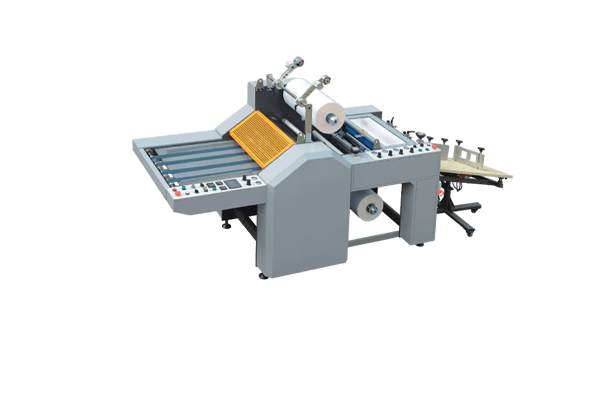

Нагреватели для полиграфического оборудования

Какие нагреватели используются в полиграфии

В полиграфическом оборудовании используются различные типы нагревательных элементов, которые подбираются в зависимости от конкретных задач, таких как сушка чернил, ламинация, термопрессование. Основные виды нагревательных элементов для широкого спектра полиграфического оборудования включают:

• Керамические инфракрасные нагревательные элементы
• Плоские миканитовые нагреватели
• Трубчатые электронагреватели
• Гибкие ТЭНы
• Патронные нагреватели
• Стеклянные нагреватели

Керамические инфракрасные нагреватели для сушки

Инфракрасные нагреватели широко используются для сушки чернил и УФ-лаков в цифровой и офсетной печати. Принцип их работы основан на излучении электромагнитных волн в инфракрасном спектре, которые передают энергию непосредственно материалу без нагрева окружающего воздуха. Это обеспечивает равномерное высыхание даже на высокоскоростных линиях. Например, в рулонных печатных машинах ИК-элементы интегрируются в зоны промежуточной и финишной сушки, что предотвращает смещение цветов и улучшает адгезию красок. Их КПД достигает 60–80%, а температура регулируется в диапазоне 200—600°C.

Керамические инфракрасные нагреватели для сушильных камер

Гибкие тэны для пресс-форм и машин для горячего тиснения

Гибкие формируемые ТЭНы — это удобный способ высокотемпературного нагрева металлических пресс-форм, включая пресс-формы полиграфических машин. Такие нагреватели способны обеспечивать стабильную температуру до 500°C и легко монтируются в специально подготовленные канавки, что обеспечивает равномерное распределение тепла по всему объему формы. Использование формируемых ТЭНов позволяет достичь плотного контакта со стенками пресс-формы, что особенно важно в условиях высоких механических нагрузок, характерных для полиграфического производства. Гибкие ТЭНы имеют преимущества перед патронными и миканитовыми нагревателями, обеспечивая более эффективный и быстрый нагрев сложных форм, что значительно повышает качество и скорость процессов печати и формования.

Плоские миканитовые нагреватели для прессов горячего тиснения и ламинаторов

Плоские миканитовые нагреватели активно применяются в термопрессах, машинах для горячего тиснения и ламинаторах, где требуется точный и равномерный нагрев рабочих поверхностей. Основу таких нагревателей составляет миканит — слоистый материал из слюды. Благодаря высокой теплопроводности слюды и диэлектрическим свойствам, миканитовые нагреватели обеспечивают быстрый нагрев прижимной пластины ламинатора или термопресса с равномерным распределением температуры. Например, в прессах для тиснения кожи или фольги они поддерживают температуру 180—250°C, необходимую для активации клеевых слоев или переноса металлизированных покрытий.

Патронные нагреватели для термопрессов и ламинаторов

Патронные пальчиковые нагреватели — другой распространенный тип нагревательных элементов для подогрева металлических пресс-форм и штампов в оборудовании горячего тиснения, а так же для подогрева валов ламинатора. Патронные нагреватели для горячего тиснения чаще всего изготавливаются из нержавеющей стали или латуни, что обеспечивает устойчивость к коррозии и высоким механическим нагрузкам. Нагреватели монтируют в специальные отверстия, обеспечивая локальный нагрев с точностью до ±1°C. Благодаря удельной мощности до 1000 Вт на элемент они быстро достигают рабочих температур, что критично для процессов тиснения фольги, кожи или ламинирования полимерных материалов. Ключевое преимущество перед плоскими нагревателями — способность работать в условиях ограниченного пространства при сохранении высокой теплопередачи.

Трубчатые нагреватели для машин офсетной печати

Трубчатые электронагреватели (ТЭНы) часто выступают основой для систем горячего воздуха, используемых в сушильных камерах при постпечатной обработке. В системах горячего воздуха ТЭНы нагревают воздух, который затем принудительно распределяется вентиляторами через теплообменники. Например, в офсетных машинах ТЭНы монтируются в сушильные модули, где нагревают воздух до 80—150°C для испарения растворителей из красок. Их ключевые преимущества — ремонтопригодность и устойчивость к окислению.

Стеклянные нагреватели для сушильных машин и ламинаторов

Стеклянные кварцевые нагреватели применяются в сушильных установках и ламинаторах, где требуется точный и равномерный нагрев с минимальной инерционностью. Кварцевое стекло, обладающее термостойкостью до 1200°C и прозрачностью в инфракрасном, служит идеальным материалом для таких элементов. Нагреватели представляют собой кварцевые трубки или панели с вольфрамовыми или нихромовыми нитями внутри, которые генерируют ИК-излучение с длиной волны 1–5 мкм. Это обеспечивает быстрый нагрев до 300—500°C за 10–15 секунд и направленную передачу энергии материалу, например, для сушки УФ-красок в рулонных печатных машинах или активации клеевых слоев в пленочных ламинаторах.

Стеклянные нагреватели для полиграфического оборудования

Итог

Выбор нагревательных элементов в полиграфическом оборудовании определяется спецификой технологических процессов: от сушки чернил до прецизионного тиснения. Ключевыми критериями остаются точность температурного контроля, долговечность и энергоэффективность нагревательных элементов. Грамотный подбор нагревателей напрямую влияет на качество продукции, скорость производства и снижение эксплуатационных затрат.
